| 公称通径 | DN8-DN50 、3/8"-2" |
| 公称压力 | 3000WOG、60000WOG |
| 壳体强度试验压力 | PN28.8、57.6MPA |
| 低压气密试验压力 | 0.8MPA |
| 适用介质 | 水 、油、气、硝酸类、醋酸类 |
| 设计及制造标准 | ANSI B16.34、GB/T-12224-2015 |
| 试验标准 | API598 、GB/T13927-2008 、EN12516-3 |
| 螺纹标准 | G、BSP、BSPT 、DIN259 、DIN2999、ISO228 、NPT 、PT 、ISO7/1 |
主要配件材料表
| 阀体 | A216（WCB) 、A351 CF8 、CF8M、CF3M、321、2205 |
| 阀盖 | A216（WCB）、A351 CF8、CF8M、CF3M、321、2205 |
| 球体 | SUS304、SUS316 、SUS316L、SUS321、SUS2205 |
| 阀杆 | SUS304 、SUS316 、SUS316L、SUS321、SUS2205 |
| 阀座 | 聚四氟乙烯 PTFE、RPTFE、M111 、M1600、M1700、PPL 、PCTFE、PEEK |
| 填料 | 聚四氟乙烯 PTFE 、RPTFE、M111、M1600、M1700 、PPL |

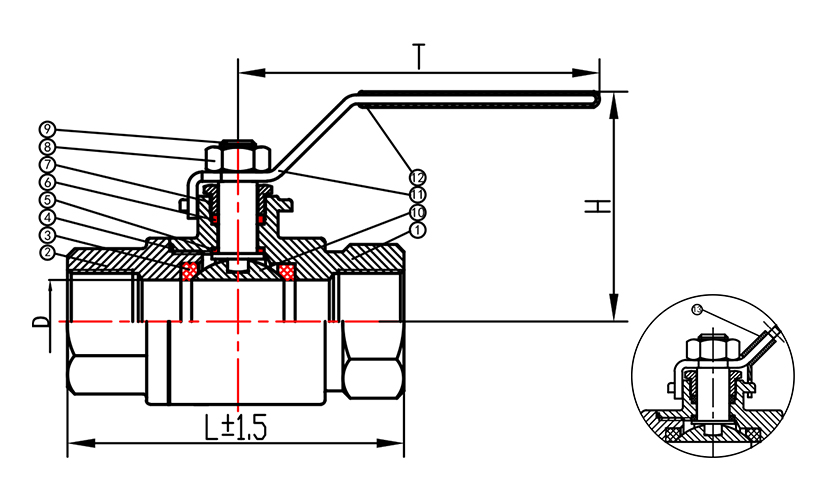

| 序号 | 零件名称 | 材质 | 数量 |
| 1 | 阀体 | WCB、CF8 、CF8M | 1 |
| 2 | 阀盖 | WCB、CF8、CF8M | 1 |
| 3 | 阀坐 | PTFE、RPTFE | 2 |
| 4 | 垫圈 | PTFE、RPTFE | 1 |
| 5 | 止推垫圈 | PTFE、RPTFE | 1 |
| 6 | 填料 | PTFE、RPTFE | 1 |
| 7 | 压盖 | SS201 、SS304 | 1 |
| 8 | 螺母 | SS201、SS304 | 1 |
| 9 | 阀杆 | SS304、SS316 | 1 |
| 10 | 球体 | SS304、SS316 | 1 |
| 11 | 手柄 | SS201 、SS304 | 1 |
| 12 | 手柄套 | PVC | 1 |
| 13 | 锁 | SS201、SS304 | 1 |
主要尺寸
| SIZE | 1/8" | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1¼" | 1½" | 2" |
| DN | 6 | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 |
| D | 6 | 8 | 8 | 15 | 20 | 25 | 32 | 38 | 50 |
| L±1.5 | 94 | 96 | 96 | 98 | 111 | 136 | 138 | 160 | 168 |
| H | 56 | 56 | 56 | 59 | 76 | 80 | 87 | 90 | 110 |
| T | 130 | 130 | 130 | 130 | 143 | 143 | 163 | 163 | 210 |
| KG | 0.73 | 0.71 | 0.7 | 0.865 | 1.51 | 2.4 | 3.3 | 4.6 | 7.435 |
产品说明
该球阀结构：由阀体，阀盖结合球芯组装而成，球芯利用阀杆连接，轴旋转90度可实现开启关闭作用 。主要用于管道开关，紧急切断，也可以设计球芯V型开口达到流量调节功能。
结构特点：
A扭矩轻：弹性阀座与球芯弹性接触密封比压可控 ，为球体转动时提供弹性避让，运行扭矩均匀无卡阻 ，手感润滑 ，开启无抱死 。阀座切边避免高压差状态下球口会不嵌入阀座。
B阀座密封性能强，弹性阀座的预密封 ，在阀门关闭后上游阀座在介质的压力下形成有用的自密封效果。
C阀座寿命长，弹性阀座的预压缩行程长，磨损补偿量大 ，同时有上游密封和下游支撑的形式 ，使得闭合开始到密封前这段行程 ，密封而不受介质压力 ，只有在闭合瞬间形成密封时，阀座密封面的压强上升，从而实现密封耐久性。
D 阀座切边与包裹限冷流结构 ：阀座切边有用利用球体与阀座非支撑面积 ，阀座衬环包裹防止冷流塌陷，从而实现承高压。
E 阀杆下凸设计防飞出同时还能防止阀杆泄漏
F静电设计保证了 球芯阀杆和阀体之间的电流向外引导，有用避免因静电引发的全安事故 。
G 阀杆上的O型圈有良好的自密封作用，对阀腔内介质起了有用和密封作用 。
H 阀杆填料V型设计 ，杆阀填料压环平面密封进行精密加工组装达到无泄漏效果。
I 碟簧补偿设计，以适应在密封填料环磨损情况下自动弹性补偿效果从而减少泄漏 。
J 全流量设计，保证介质在阀门中快速流动从而节省时间，结能等特点。
K 人生就是博阀门 SJFM牌,WOD牌，产品先进的设计理念结合的CNC加工技术 ，每一台阀门加工尺寸严格控制在公差范围内，所有结构设计和配件选型加工尺寸严格按照行业前端标准及6S ，CE，TS，ISO9001，ISO14000，ISO18000，API，GB，标准执行。使每一台阀门达到实用，长寿命，为客户带来较高利用价值。
